Le tavole illustrate dei fascicoli ministeriali, nell'ordine e col numero con cui compaiono all'esame. Sono le stesse immagini che vedrai sul monitor il giorno della prova. Tocca una figura per ingrandirla.
Quando una domanda rimanda a una figura e vuoi vederla intera, o per ripassare luci e segnali guardandoli.
101 tavole illustrate: le figure si vedono tutte, 100 domande collegate sono nel piano completo.
101 tavole.
Figura 11 domanda
TEORIA DELLO SCAFO

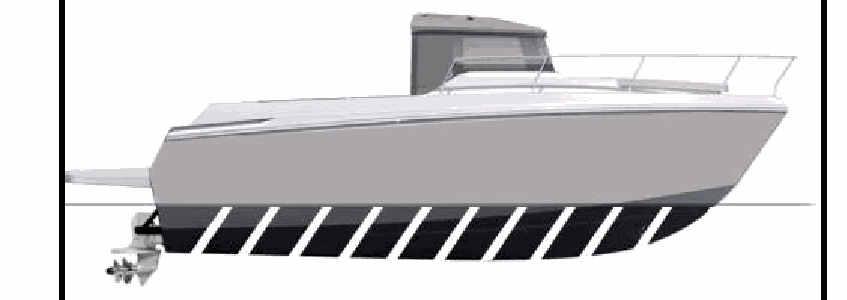

Con riferimento alla figura, quale porzione dello scafo è indicata dalle linee trasversali?
Bopera viva.
La risposta corretta è opera viva, cioè la parte di scafo immersa, sotto la linea di galleggiamento. È la porzione che lavora sempre a contatto con l'acqua, mentre l'opera morta è la parte emersa.
Viva perché vive nell'acqua, la parte immersa dello scafo è l'opera viva.

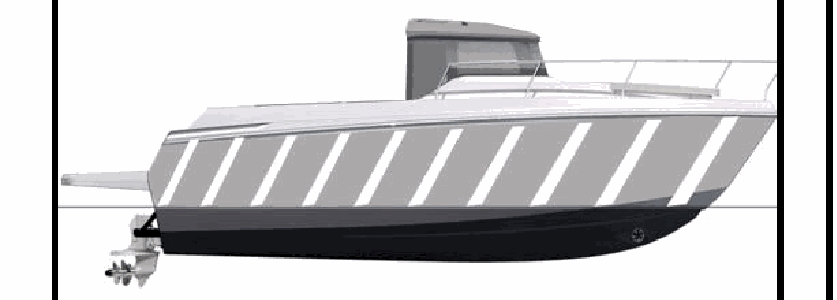

Con riferimento al disegno rappresentato in figura, quale porzione dello scafo è indicata dalle linee trasversali?
Aopera morta.
La risposta corretta è opera morta, cioè la parte di scafo emersa, sopra la linea di galleggiamento. Il distrattore opera viva indica invece la porzione immersa, quindi l'esatto contrario.
Morta perché sta fuori dall'acqua, la parte emersa dello scafo è l'opera morta.
La freccia verso l'unità rappresentata in figura a fianco indica il:
Amascone di sinistra.
La risposta corretta è mascone di sinistra, cioè la zona laterale dello scafo vicina alla prua sul lato sinistro. Il giardinetto è la zona simmetrica ma verso poppa, ed è il distrattore classico di questo quesito.
Mascone come guancia della prua, il giardinetto invece sta dietro, verso poppa.
La freccia verso l'unità rappresentata in figura a fianco indica il:
Amascone di dritta.
Il mascone è la parte arrotondata della fiancata vicino alla prora, e di dritta significa sul lato destro guardando verso prua. Il giardinetto inganna perché è la zona simmetrica ma a poppa, mentre il dritto di prora è l'elemento strutturale dell'estrema prua, non una zona della fiancata.
Il mascone è la guancia della barca, e le guance stanno vicino al viso, cioè a prua.
La freccia verso l'unità rappresentata in figura a fianco indica il:
Agiardinetto di dritta.
Il giardinetto è la zona arrotondata della fiancata verso poppa, e di dritta indica il lato destro guardando la prua. Il mascone è la zona corrispondente ma a prua, mentre babordo è il termine francese per il lato sinistro, quindi indica un lato intero e non una zona poppiera.
Il giardinetto sta dietro casa, quindi a poppa, come il giardino sul retro.
La freccia verso l'unità rappresentata in figura a fianco indica il:
Agiardinetto di sinistra.
Il giardinetto di sinistra è la parte arrotondata della fiancata verso poppa sul lato sinistro. Il mascone è la zona analoga ma a prua, mentre babordo indica genericamente tutto il lato sinistro e non quella specifica zona poppiera.
Giardino dietro casa, giardinetto a poppa, qui sul lato sinistro.

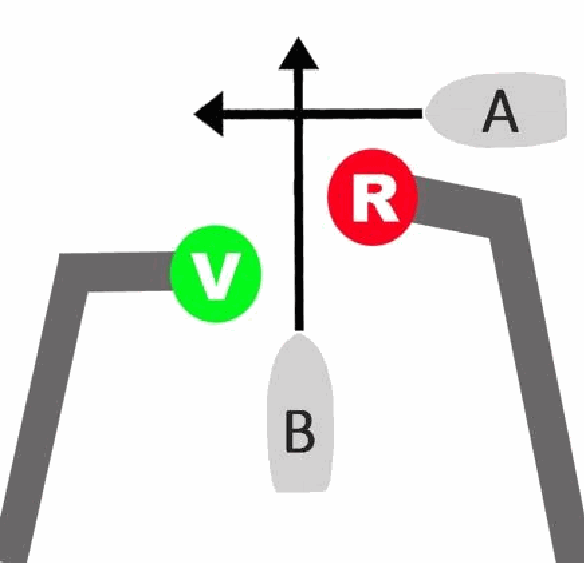

Salvo le ordinanze locali, di norma quale delle due imbarcazioni in figura a lato ha il diritto di precedenza?
Cl'unità B, perché sta uscendo dal porto.
In prossimità dell'imboccatura non valgono le normali regole di precedenza, ha priorità l'unità che esce dal porto, perché nel canale stretto chi è in uscita non ha spazio per manovrare. Il richiamo alla provenienza da dritta è il distrattore classico del mare aperto.
All'uscita del porto vale la regola del cinema, prima si fa uscire chi è dentro.

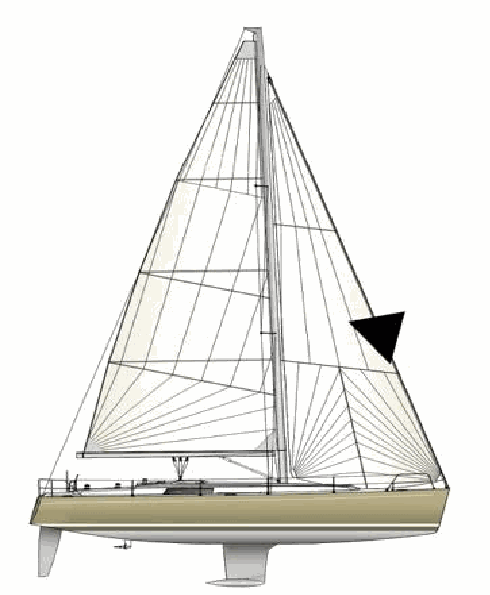

Siamo in navigazione diurna a bordo della nostra imbarcazione quando rileviamo un'unità che presenta un cono disposto come in figura a fianco: cosa indica questo segnale?
Aun'unità che procede contemporaneamente a vela e a motore.
Il cono con il vertice in basso è il segnale diurno dell'unità che procede a vela ma con il motore in moto. Serve ad avvisare le altre unità che, pur mostrando le vele, quella barca è a tutti gli effetti un'unità a propulsione meccanica e non gode delle precedenze della vela.
Cono a punta in giù, la vela conta di meno perché sotto spinge il motore.
I fanali rappresentati in figura a fianco indicano una nave:
Ada pesca di lunghezza uguale o superiore a 50 metri, che è intenta alla pesca a strascico, che dirige a sinistra dell'osservatore.
La combinazione di fanali in figura è quella della pesca a strascico, che si riconosce dal verde sopra il bianco, con il fanale di testa d'albero aggiuntivo tipico delle unità di lunghezza uguale o superiore a 50 metri. I fanali laterali visibili indicano che dirige a sinistra dell'osservatore.
Verde su bianco vuol dire strascico, come alghe trascinate sul fondale chiaro.
Il fanale rappresentato in figura a fianco indica un'unità:
Cintenta alla pesca non a strascico, i cui attrezzi si estendono fuoribordo per più di 150 metri, che dirige verso l'osservatore.
La pesca non a strascico si riconosce dal fanale rosso sopra il bianco, e il fanale bianco aggiuntivo nella direzione dell'attrezzo segnala che gli attrezzi si estendono fuoribordo per più di 150 metri. Vedendo entrambi i laterali l'unità dirige verso l'osservatore.
Rosso su bianco, pesca non a strascico, e la luce in più avvisa che l'attrezzo supera i 150 metri.
Il fanale rappresentato in figura a fianco indica un'unità:
Adi lunghezza inferiore a 50 metri, intenta alla pesca a strascico, che dirige verso l'osservatore.
Il fanale verde sopra il bianco identifica la pesca a strascico, e l'assenza del fanale di testa d'albero aggiuntivo indica un'unità di lunghezza inferiore a 50 metri. Con entrambi i laterali in vista l'unità dirige verso l'osservatore. Il rosso su bianco, tipico della pesca non a strascico, qui non c'è.
Verde su bianco uguale strascico, e senza la luce alta in più la barca resta sotto i 50 metri.
I fanali rappresentati in figura a fianco indicano un'unità:
Ba motore di lunghezza inferiore a 50 metri che mostra la dritta.
Il fanale verde indica che l'unità mostra il lato di dritta e il singolo fanale bianco di testa d'albero rivela un'unità a motore sotto i 50 metri. Sopra i 50 metri i fanali di testa d'albero sono due, mentre la vela non ne mostra alcuno.
Una sola luce bianca in alto vale una nave corta, due luci bianche una nave lunga.
I fanali rappresentati in figura a fianco indicano un'unità:
Ca motore, di lunghezza inferiore a 20 metri, che mostra la prora.
La configurazione mostrata è tipica delle unità a motore sotto i 20 metri, che possono riunire i fanali laterali in un unico fanale combinato a prora. La presenza della luce bianca di testa d'albero esclude subito l'unità a vela.
Barca piccola, fanali riuniti, sotto i 20 metri i laterali possono stare in una sola lanterna.
I fanali rappresentati in figura a fianco indicano una imbarcazione:
Ca vela con fanali facoltativi, che mostra la poppa.
L'unità a vela può mostrare in testa d'albero due fanali facoltativi sovrapposti, rosso sopra e verde sotto, oltre al fanale bianco di poppa. Vista da poppa si nota proprio la luce di coronamento, cosa che i distrattori non spiegano.
Rosso su verde in testa d'albero, la vela si concede un lusso facoltativo.
Il fanale rappresentato in figura a fianco indica una:
Cnave a vela che mostra la sinistra.
Un solo fanale laterale rosso, senza alcuna luce bianca di testa d'albero, è la firma dell'unità a vela vista sul lato sinistro. Le navi da pesca e le pilotine mostrano invece fanali sovrapposti caratteristici che qui mancano.
Rosso come il vino di sinistra, e senza luce bianca in alto naviga a vela.
I fanali rappresentati in figura a fianco indicano una:
Bnave da pesca non a strascico, senza abbrivio.
La pesca non a strascico si segnala con il fanale rosso sopra quello bianco, mentre lo strascico mostra verde su bianco e la pilota bianco su rosso. L'assenza dei fanali di via indica che l'unità è ferma, cioè senza abbrivio.
Rosso su bianco pesca al largo, verde su bianco trascina la rete.
I fanali rappresentati in figura a fianco indicano una:
Anave da pesca non a strascico, con abbrivio, vista sul suo lato dritto.
Il rosso sopra il bianco identifica la pesca non a strascico, e la presenza dei fanali di via con il verde laterale dice che l'unità ha abbrivio e mostra il lato dritto. La pilotina mostrerebbe bianco su rosso, non questa combinazione.
Rosso su bianco pesca al largo, e il verde laterale svela il lato dritto in movimento.
I fanali rappresentati in figura a fianco indicano:
Cun peschereccio, intento alla pesca non a strascico, con le reti fuoribordo per più di 150 metri e che dirige a dritta dell'osservatore.
Oltre al rosso su bianco della pesca non a strascico, il fanale bianco aggiuntivo verso l'attrezzo indica reti estese fuoribordo per più di 150 metri. I fanali di via mostrano che il peschereccio dirige verso la dritta dell'osservatore.
Una luce bianca in più punta dove corre la rete lunga oltre 150 metri.
